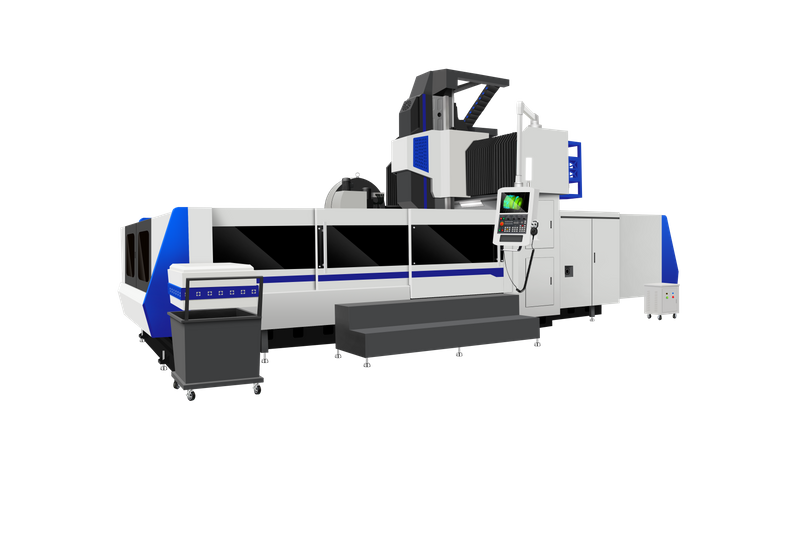

龙门加工中心GMC2518

详细配置

• 主轴单元：KENTURNADA/VOLIS

• 工具气缸：TENIO

• 轴承：SKF/NACHI

• 耦合方式：R+W

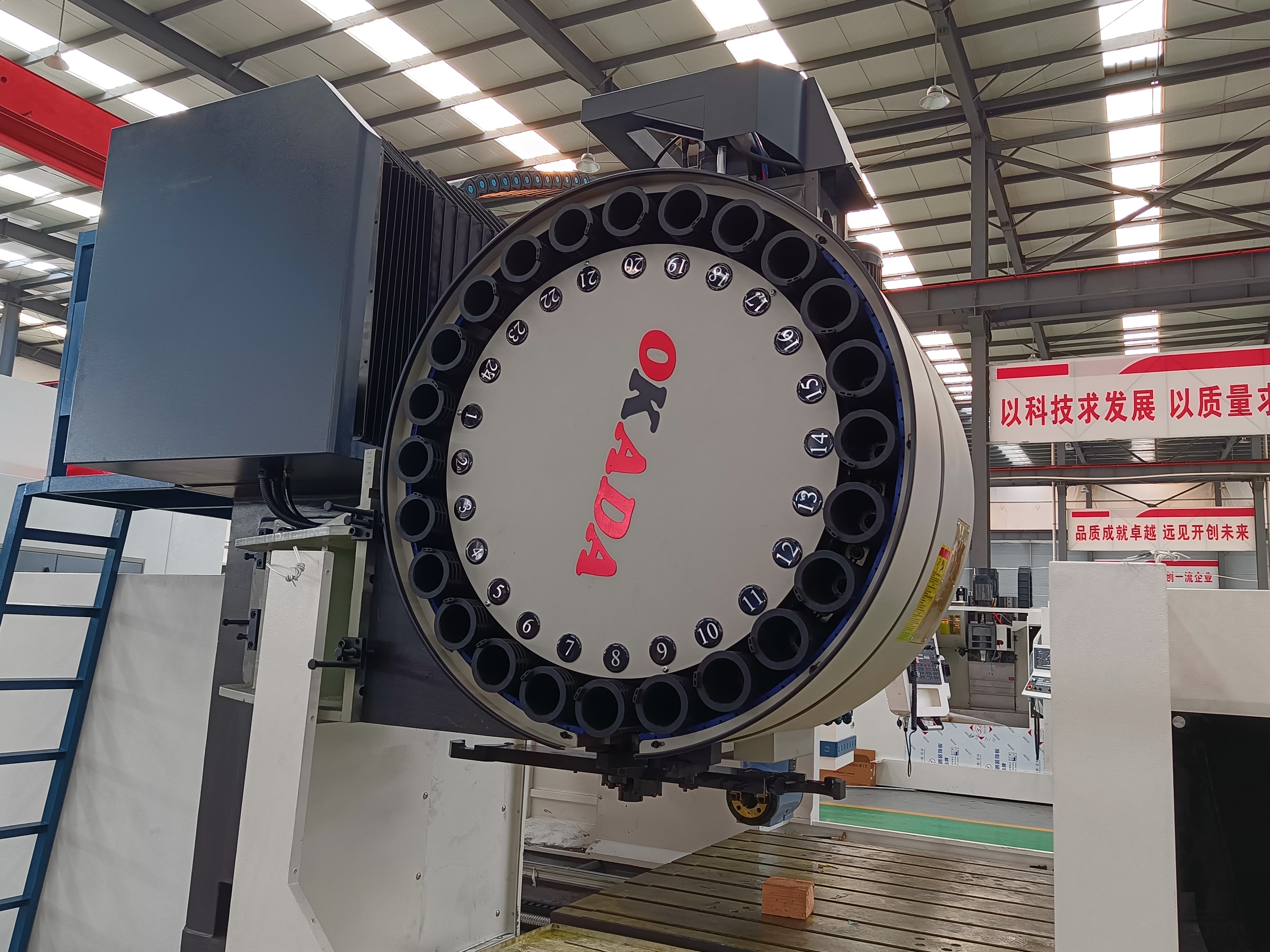

• 刀库：OKADA/AIMACH

• 丝杠：HINWIN/PMI

• 直线导轨：HIWIN/PMI

• 润滑泵：HERG

• 导轨防护：海东

• 电气：施耐德

• 商品型号		单元	GMC2518

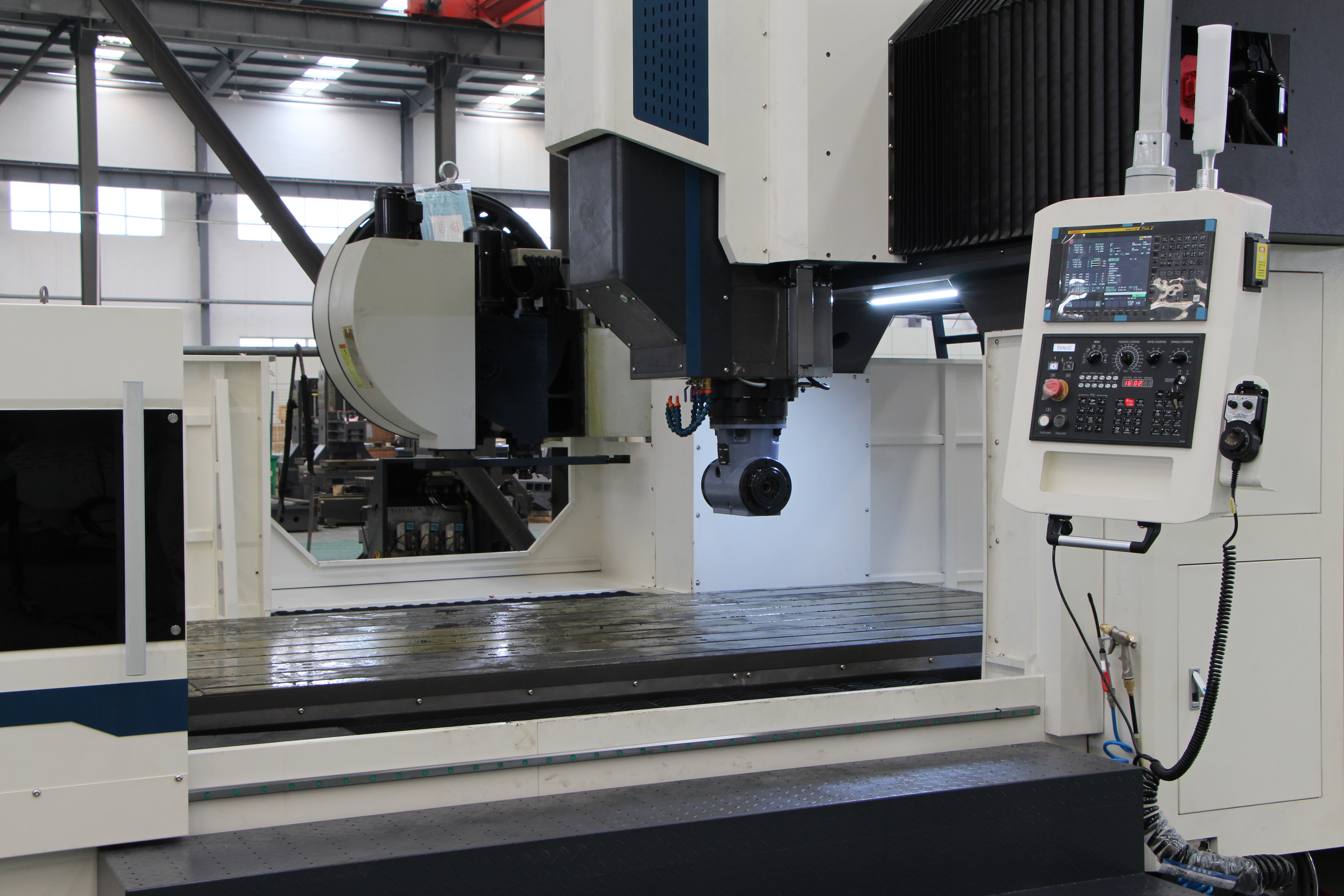

  工作台尺寸		毫米	1600*2500
  （X）T可移动方向行程		毫米	2500
  (Y)主轴  滑块移动方向行程		毫米	1800(2000)
  (Z)主轴上下移动方向行程		毫米	1000
  门架宽度		毫米	1800
  龙门高度		毫米	1300
  主轴端面至工作台面距离		毫米	150-1150
  工作台T型槽		毫米	9-22*180

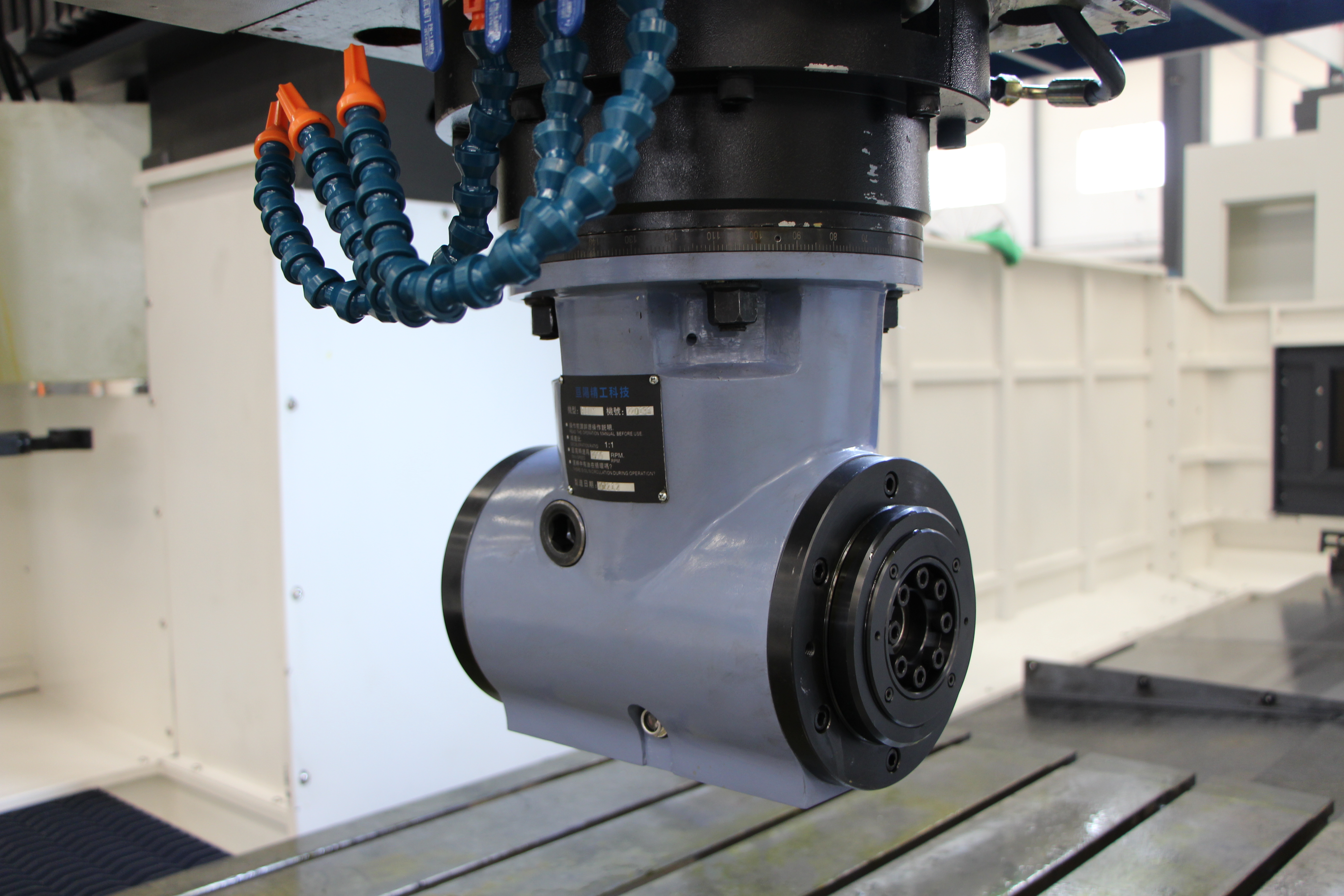

  主轴规格		-	BT50-190
  主轴传动方式	腰带	转速	6000；(1.5:1)
  	ZF+皮带		6000；(4:1)
  	齿轮头		6000；(4.4:1)
  快速移动进给速度		m	15
  切削进给速度		m	10
  X/Y/Z轴滚珠导轨规/节距		毫米	6312/5010/5010
  X/Y/Z轴快速规/滑块数量		-	X：55/8 滚轮导轨 是：55/4 滚轮导轨 Z：矩形滑枕
  X/Y/Z轴伺服电机驱动方式及驱动比		-	直接的
  推荐主轴电机		千瓦	22
  X/Y/Z推荐三相伺服电机		近红外	38/30/30
  光机尺寸		毫米	6650*3160*3961
  承重台		T	7
  铸造机		T	21
