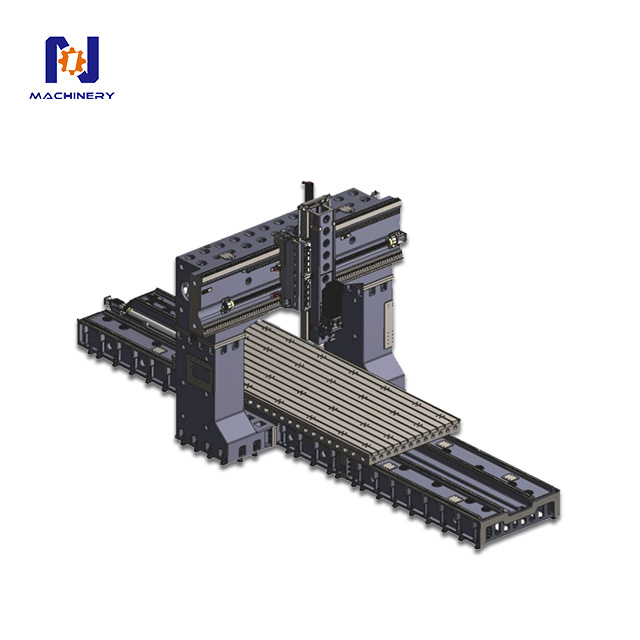

龙门加工中心GMC8032

详细配置

• 主轴单元：KENTURN/OKADA/VOLIS

• 工具气缸：TENIO

• 轴承：SKF/NACHI

• 耦合方式：R+W

• 刀库：OKADA/AIMACH

• 丝杠：HINWIN/PMI

• 直线导轨：HIWIN/PMI

• 润滑泵：HERG

• 导轨防护：海东

• 电气：施耐德

• 商品型号		单元	GMC8032
  工作台尺寸		毫米	2500*8000
  (X)工作台移动方向行程		毫米	8000
  (Y)主轴  滑块移动方向行程		毫米	3200
  (Z)主轴上下移动方向行程		毫米	1250
  门架宽度		毫米	3200
  龙门高度		毫米	1730
  主轴端面至工作台面距离		毫米	350-1600
  工作台T型槽		毫米	中：11-28*200 两侧：1-28*180
  主轴规格		-	BT50-200
  主轴传动方式	腰带	转速	6000；(4:1)
  	ZF+皮带		6000；(1.5:1)
  	齿轮头		6000；(4.4:1)
  快速移动进给速度		m	8
  切削进给速度		m	5
  X/Y/Z轴滚珠导轨规/节距		毫米	号：10020 Y:8020 字号：6316
  X/Y/Z轴快速规/滑块数量		-	X: 55/36 ;4 滚柱导轨 Y: 55/8 ;2 滚柱导轨 Z：矩形滑枕
  X/Y/Z轴伺服电机驱动方式及驱动比		-	X:3:1行星齿轮 +2.5:1皮带传动 Y:4:1行星齿轮 Z:3:1行星齿轮
  推荐主轴电机		千瓦	30
  X/Y/Z推荐三相伺服电机		纳米	60/40/40
  光机尺寸		毫米	16640*5400*4980
  承重台		T	30
  铸造机		T	92
