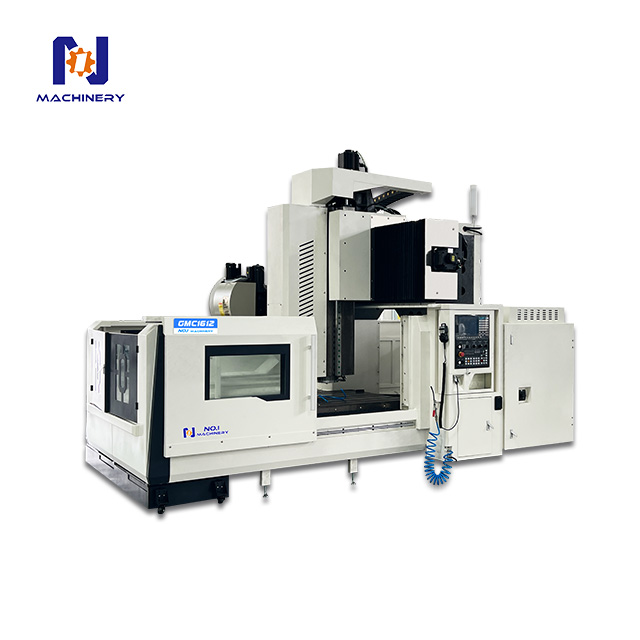

龙门加工中心GMC1612

详细配置

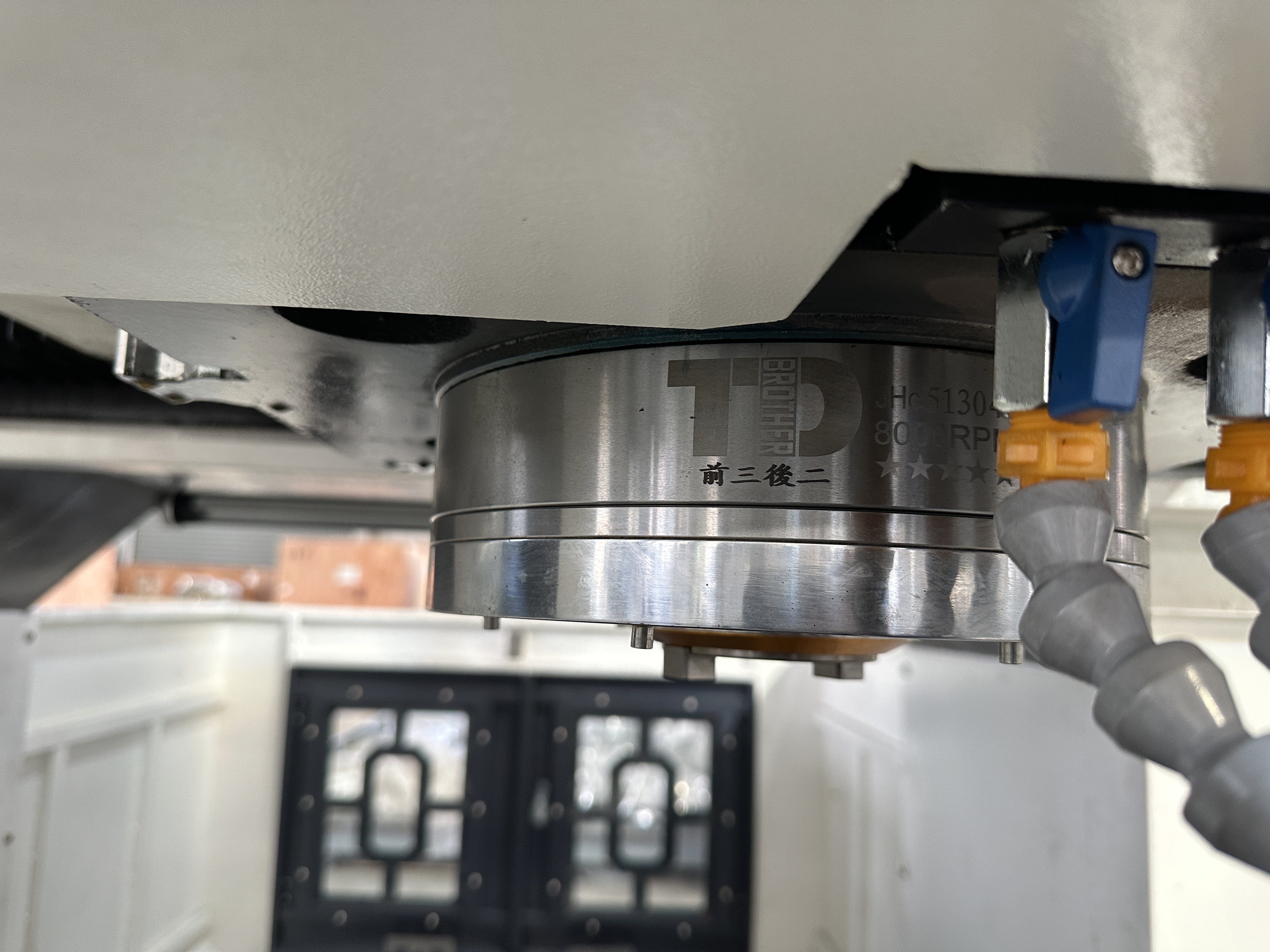

• 主轴单元：KENTURN/OKADA/VOLIS

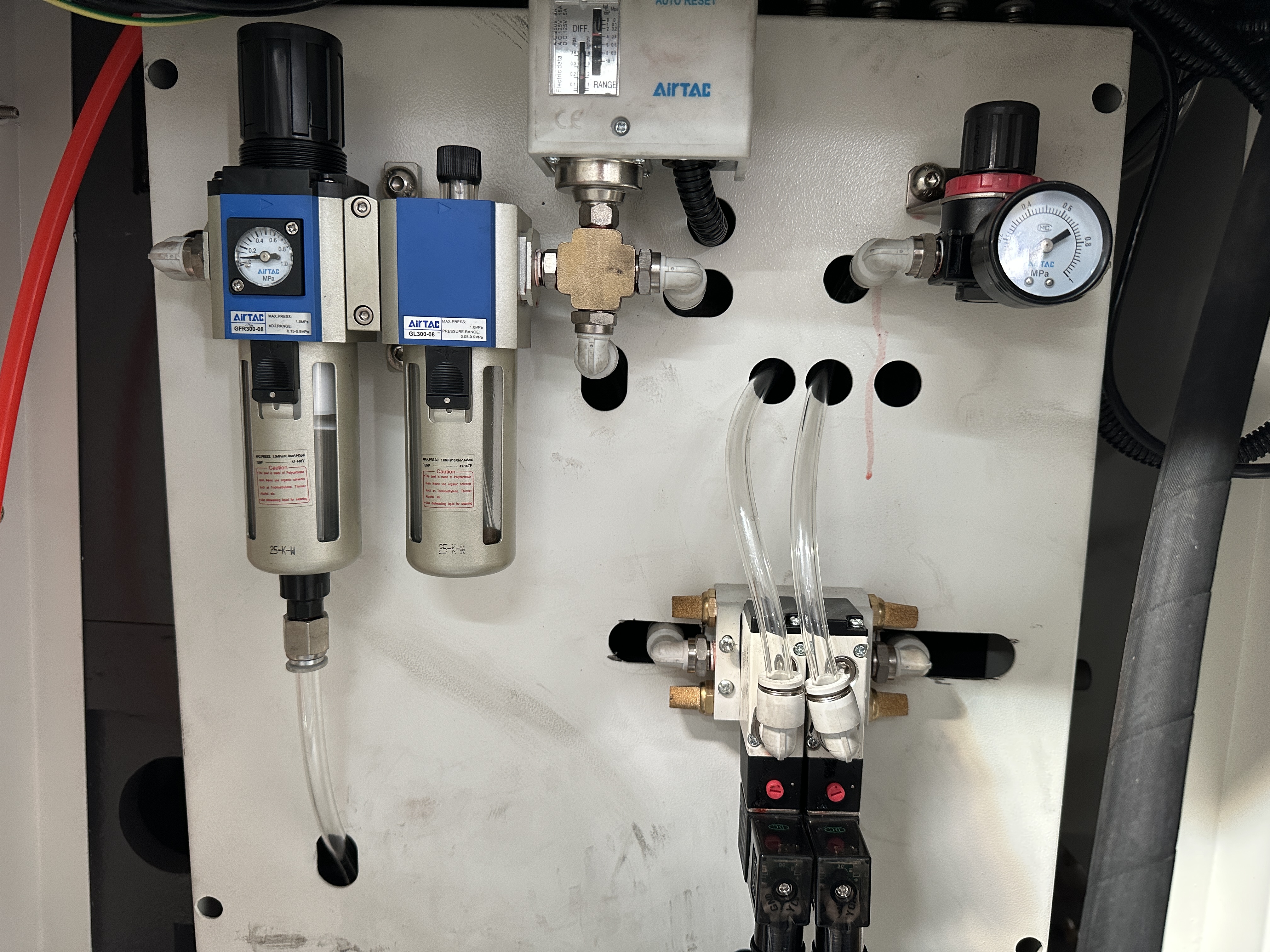

• 工具气缸：TENIO

• 轴承：SKF/NACHI

• 耦合方式：R+W

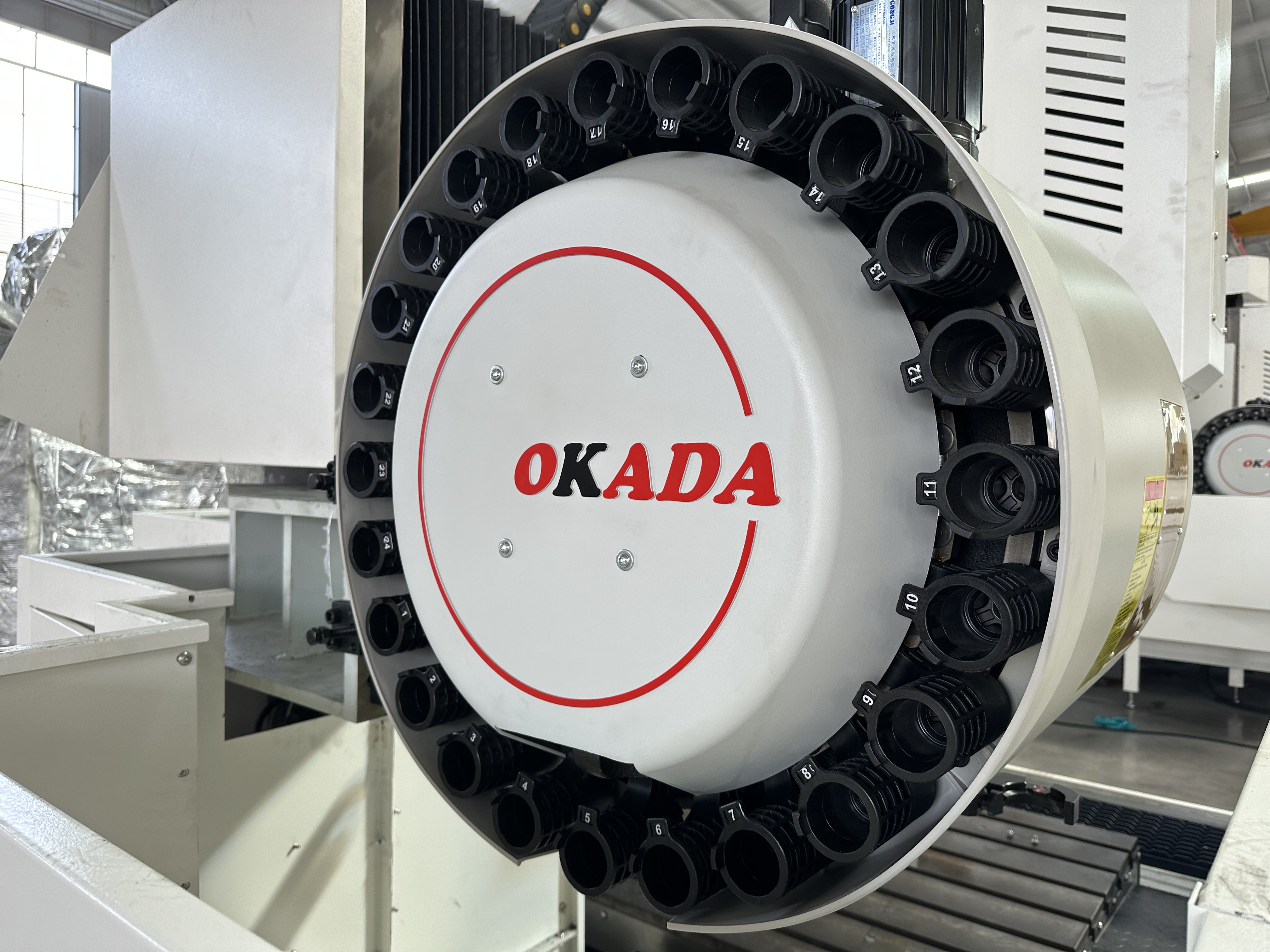

• 刀库：OKADA/AIMACH

• 丝杠：HINWIN/PMI

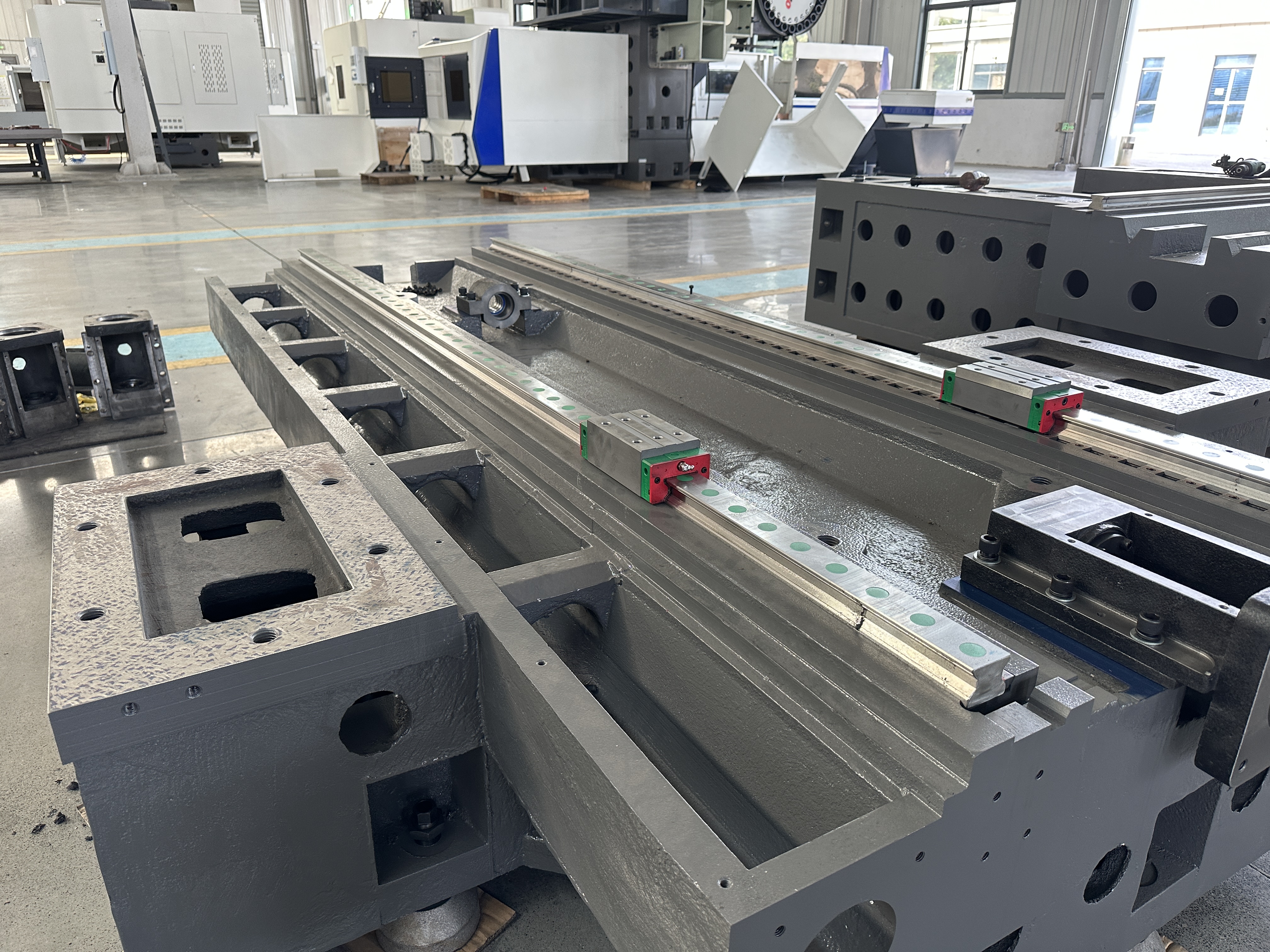

• 直线导轨：HIWIN/PMI

• 润滑泵：HERG

• 导轨防护：海东

• 电气：施耐德

• 商品型号		单元	GMC1612
  工作台尺寸		毫米	1000*1600
  （X）T可移动方向行程		毫米	1600
  (Y)主轴滑块移动方向行程		毫米	1300(1450)
  (Z)主轴上下移动方向行程		毫米	800
  门架宽度		毫米	1300
  龙门高度		毫米	1060
  主轴端面至工作台面距离		毫米	190-990
  工作台T型槽		毫米	7-22-140
  主轴规格		-	BT50-190
  主轴传动方式	腰带	转速	6000；(1.5:1)
  	ZF+皮带		6000；(4:1)
  	齿轮头		6000；(4.4:1)
  快速移动进给速度		m	15
  切削进给速度		m	10
  X/Y/Z轴滚珠导轨规/节距		毫米	5010/5010/5010
  X/Y/Z轴快速规/滑块数量		-	X：45/6 滚轮导轨 是：45/6 滚轮导轨 Z：矩形滑枕
  X/y/z轴伺服电机驱动方式及驱动比		-	直接的
  推荐主轴电机		千瓦	22
  X/Y/Z推荐三相伺服电机		纳米	38/30/30
  光机尺寸		毫米	3650*2400*3320
  承重台		T	2
  铸造机		T	11
