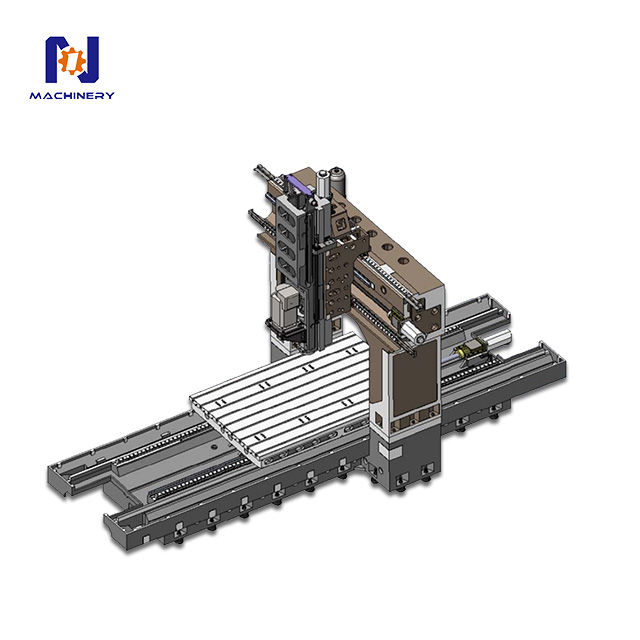

龙门加工中心GMC5025

详细配置

• 主轴单元：KENTURN/OKADA/VOLIS

• 工具气缸：TENIO

• 轴承：SKF/NACHI

• 耦合方式：R+W

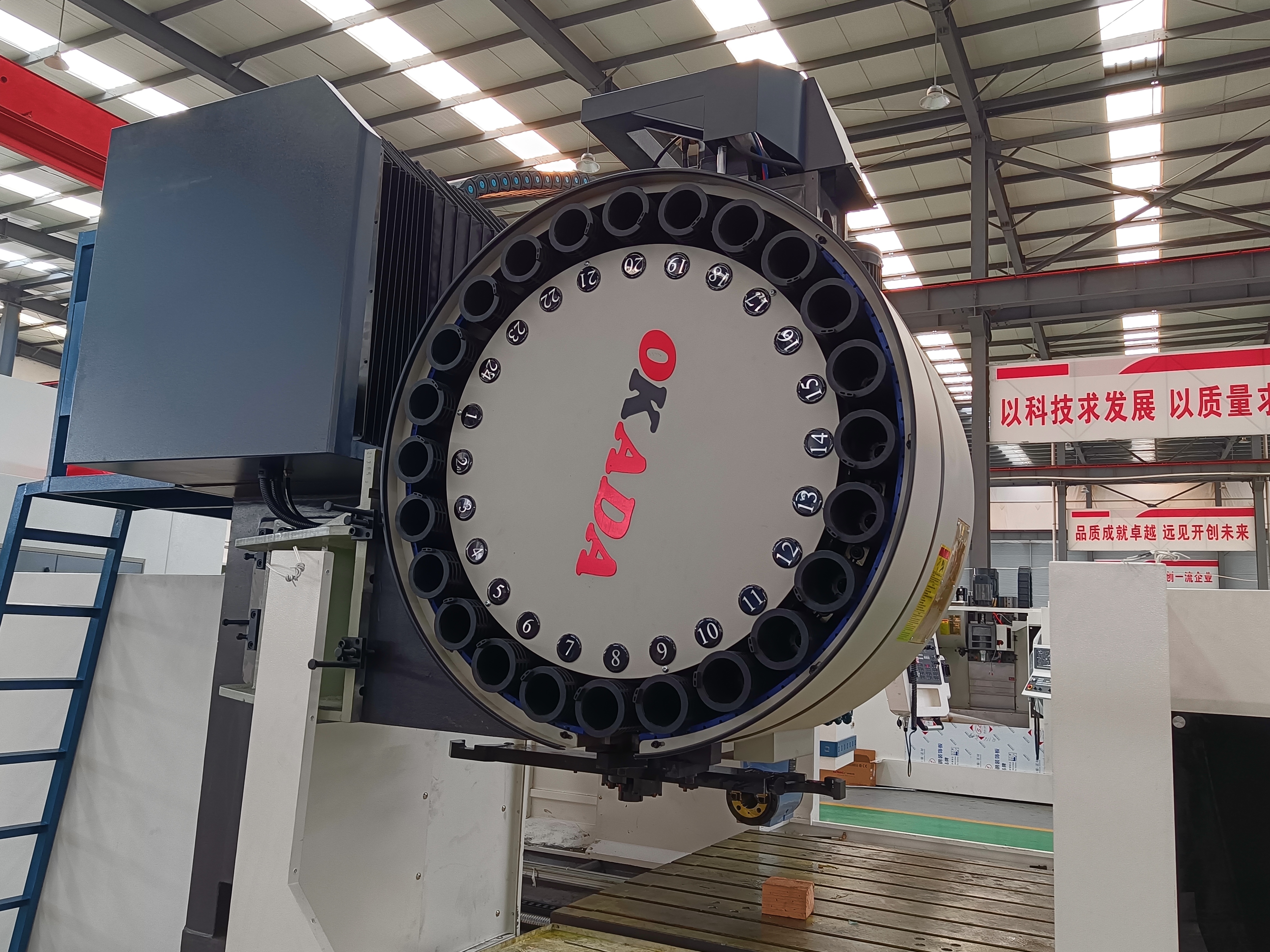

• 刀库：OKADA/AIMACH

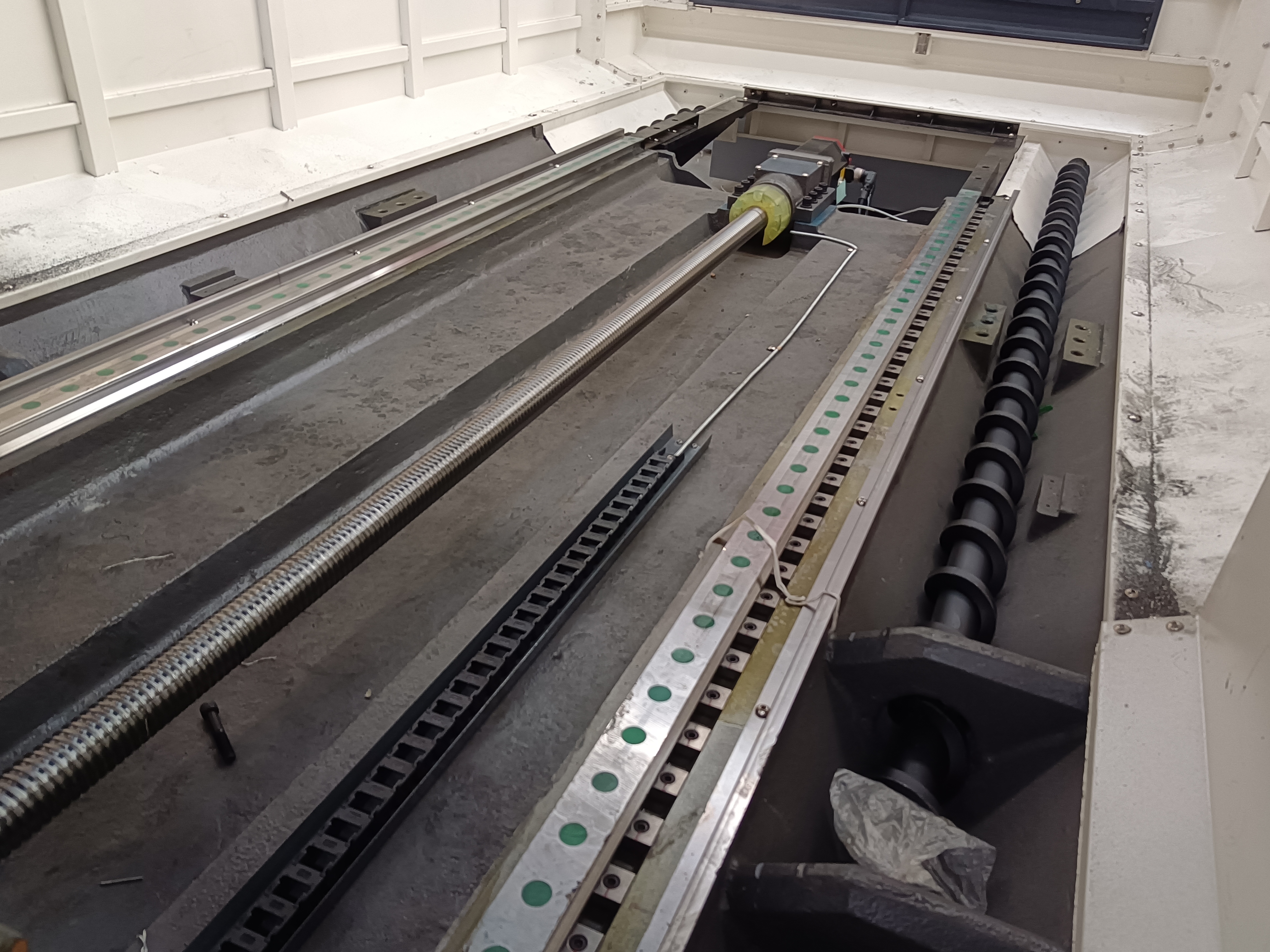

• 丝杠：HINWIN/PMI

• 直线导轨：HIWIN/PMI

• 润滑泵：HERG

• 导轨防护：海东

• 电气：施耐德

• 商品型号		单元	GMC5025

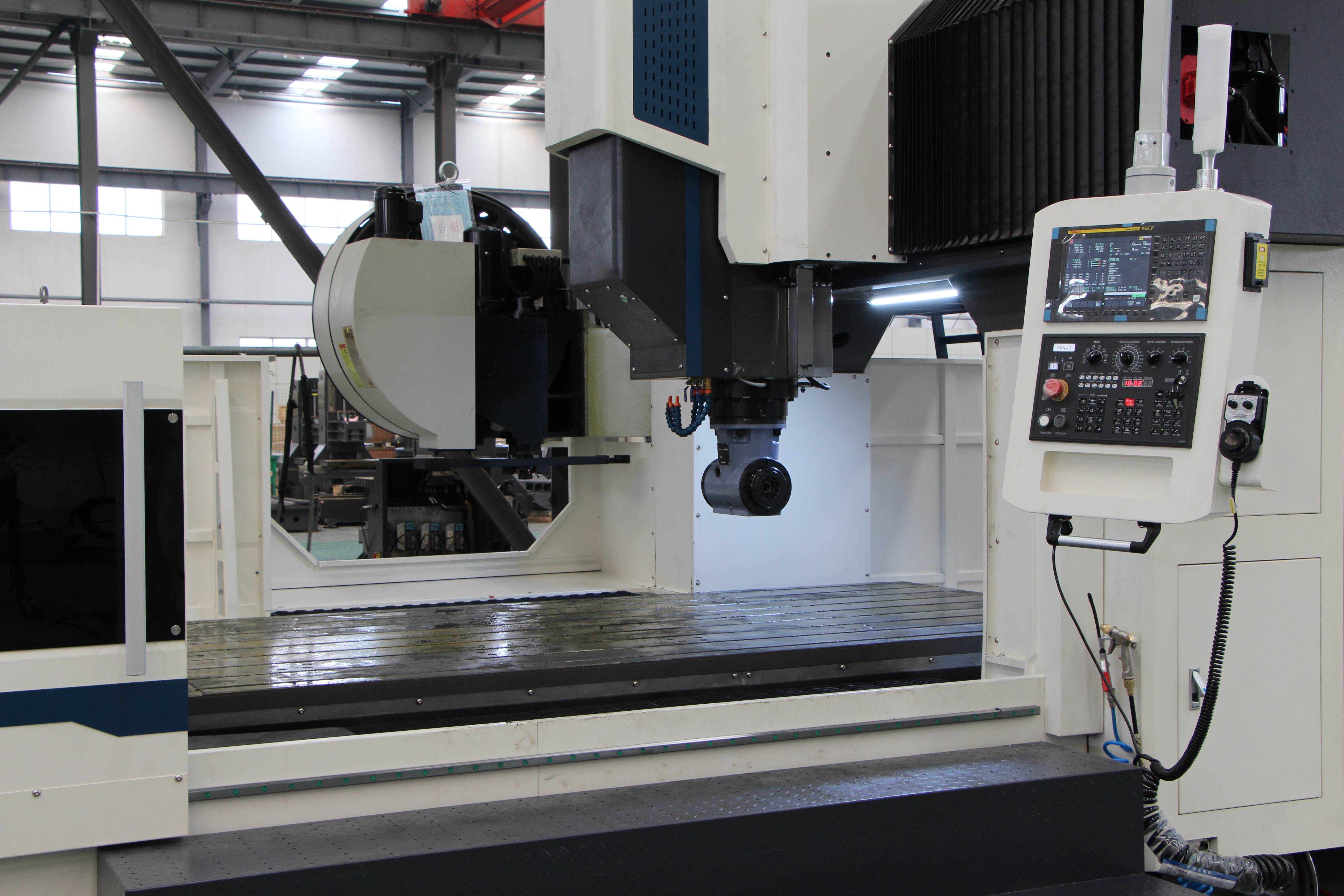

  工作台尺寸		毫米	2300*5000
  (X)工作台移动方向行程		毫米	5000
  (Y)主轴  滑块移动方向行程		毫米	2700(3050)
  (Z)主轴上下移动方向行程		毫米	1000
  门架宽度		毫米	2700
  龙门高度		毫米	1400
  主轴端面至工作台面距离		毫米	280-1280(180/250/300/430)
  工作台T型槽		毫米	11-28*200

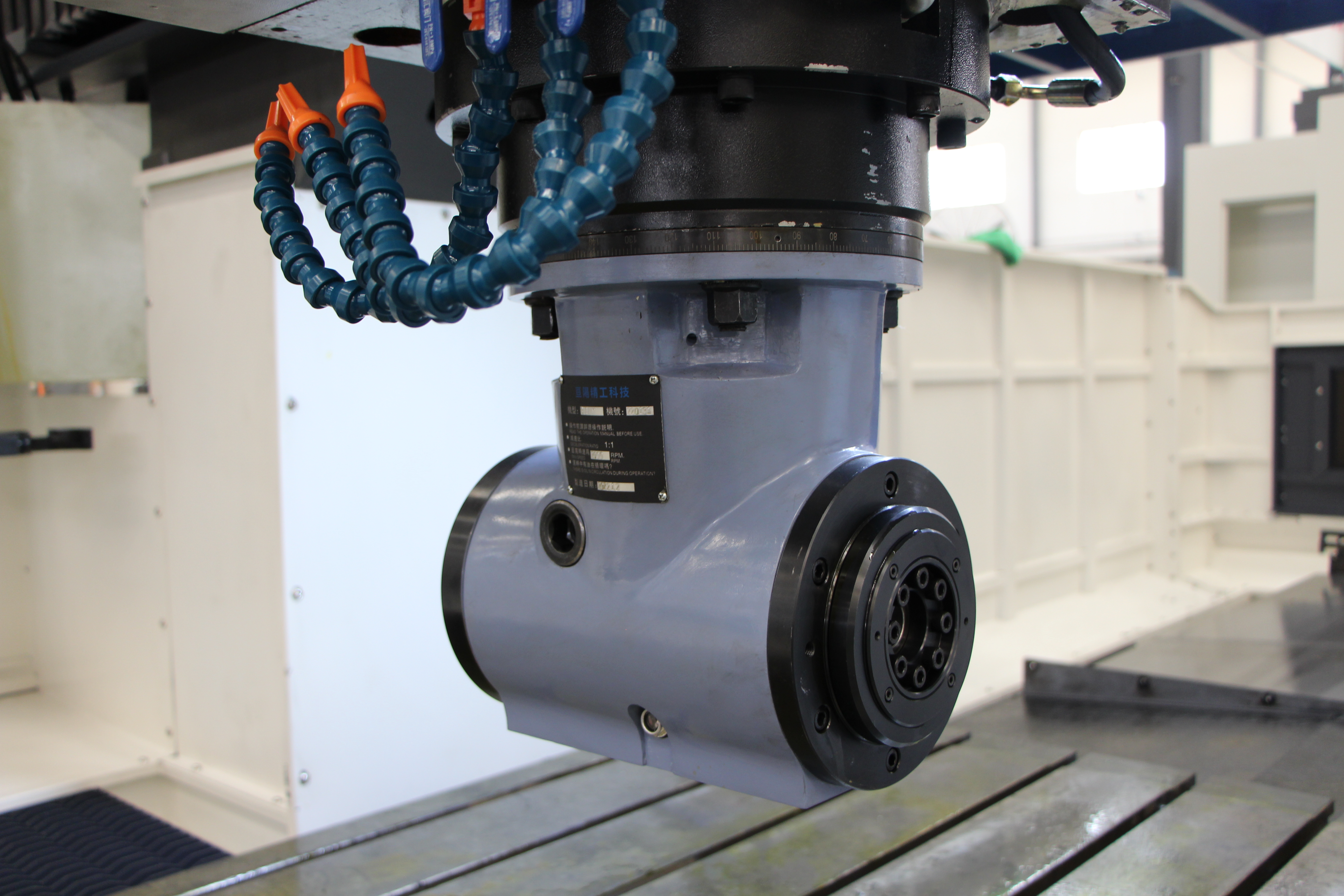

  主轴规格		-	BT50-200
  主轴传动方式	腰带	转速	6000；(1.5:1)
  	ZF+皮带		6000；(4:1)
  	齿轮头		6000；(4.4:1)
  快速移动进给速度		m	10
  切削进给速度		m	6
  X/Y/Z轴滚珠导轨规/节距		毫米	8020/6312/5010
  X/Y/Z轴快速规/滑块数量		-
  X/Y/Z轴伺服电机驱动方式及驱动比		-	X：皮带传动(4:1)/（2.5：1） Y:直驱(1:1)/（3：1） Z：直驱（1：1）
  推荐主轴电机		千瓦	22
  X/Y/Z推荐三相伺服电机		纳米	50/40/30
  光机尺寸		毫米	10555*4420*4130
  承重台		T	15
  铸造机		T	43
